THAAD(사드) 총정리 : 대기권 밖에서 미사일을 잡는 최종 방패의 모든 것
북한 탄도미사일 위협의 최후 방어선, 사드(THAAD). 대기권 밖 고고도에서 탄도미사일을 직격파괴하는 이 시스템은 한국 배치를 둘러싼 외교 논란부터 실제 요격 성능까지 항상 뜨거운 관심의 대상입니다. 작동 원리, 패트리어트와의 차이, 한국 배치 현황, 중국 보복 사태까지 한 번에 정리합니다.
1. THAAD(사드)란?
사드(THAAD)는 미국 록히드마틴이 개발한 종말단계 고고도 지역 방어 체계입니다. 정식 명칭은 Terminal High Altitude Area Defense로, 대기권 밖(고도 40-150km)에서 탄도미사일을 직접 충돌하여 파괴합니다.
기본 정보
| 항목 | 내용 |
|---|---|
| 정식 명칭 | Terminal High Altitude Area Defense (THAAD) |
| 한국어 명칭 | 종말단계 고고도 지역 방어 체계 |
| 개발사 | 록히드마틴(Lockheed Martin) |
| 개발 시작 | 1992년 |
| 최초 배치 | 2008년 미 육군 |
| 주요 임무 | 단-중거리 탄도미사일 종말단계 요격 |
| 요격 방식 | 직격파괴(Hit-to-Kill) |
| 운용 국가 | 미국, 한국(주한미군), UAE, 사우디, 이스라엘 등 |
개발 배경
- 1991년 걸프전에서 패트리어트 PAC-2의 탄도미사일 요격 한계 노출
- 기존 패트리어트로는 대응 불가한 고고도 탄도미사일 위협 증가
- 대기권 재진입 전 고도 40-150km 상공에서 요격하는 새로운 개념 필요
- 1992년 개발 착수, 2005년 첫 포대 인도, 2008년 실전 배치 완료
"종말단계(Terminal)" 요격이란?
탄도미사일 비행은 3단계로 나뉩니다:
- 발사단계(Boost Phase): 로켓 추진 중 (탐지 어려움)
- 중간단계(Midcourse Phase): 대기권 밖 관성 비행 (SM-3, GBI 담당)
- 종말단계(Terminal Phase): 목표 지점으로 낙하 (사드, 패트리어트 담당)
사드는 종말단계 중에서도 가장 높은 고도(40-150km)에서 요격하여, 요격 실패 시 패트리어트가 2차 방어하는 다층 방어 구조를 형성합니다.
2. THAAD 구성 요소
사드 1개 포대(Battery)는 6가지 핵심 구성 요소로 이루어져 있습니다.
포대 구성
| 구성 요소 | 명칭 | 역할 |
|---|---|---|
| 요격 미사일 | THAAD Interceptor | 직격파괴(HTK) 방식 요격체 |
| 발사대 | M1075 TEL | 차량 탑재형, 8발 장전 |
| 레이더 | AN/TPY-2 | X-band 레이더, 1,000km+ 탐지 |
| 사격통제소 | TFCC | 교전 통제 및 지휘 |
| 통신 장비 | 데이터링크 | 상위 체계(C2BMC) 연동 |
| 지원 장비 | 냉각/전원 | 레이더 냉각, 전력 공급 |
AN/TPY-2 레이더 - 사드의 눈
사드 체계에서 가장 핵심적인 장비는 AN/TPY-2 X-band 레이더입니다.
| 항목 | 성능 |
|---|---|
| 타입 | 능동 위상배열(AESA) |
| 주파수 | X-band (고해상도) |
| 탐지 거리 | 1,000km 이상 (전진 배치 모드) |
| 추적 거리 | 600km 이상 (종말 모드) |
| 탐지 대상 | 야구공 크기 물체까지 식별 가능 |
| 운용 모드 | 전진배치(FBM) / 종말(TM) 2가지 |
| 무게 | 약 3.6톤 |
AN/TPY-2는 세계에서 가장 강력한 이동식 X-band 레이더로 평가됩니다. 1,000km 밖에서 야구공 크기 물체를 탐지할 수 있으며, 이것이 중국이 가장 예민하게 반응하는 부분입니다.
1개 포대 = 48발 즉시 발사 가능
- 발사대 6기 x 미사일 8발 = 48발 즉시 운용
- 발사대는 C-17 수송기로 공수 가능한 고기동성 확보
- 전개 시간: 수 시간 이내
3. 요격 미사일 제원
THAAD 요격체 스펙
| 항목 | 수치 |
|---|---|
| 길이 | 6.17m |
| 직경 | 34cm |
| 중량 | 약 900kg |
| 최대 속도 | 마하 8.24 (약 2.8km/s) |
| 사거리 | 약 200km |
| 요격 고도 | 40-150km (대기권 내외) |
| 유도 방식 | 관성 + 적외선 탐색기(IIR) |
| 요격 방식 | 직격파괴(Hit-to-Kill) |
| 추진 | 1단 고체연료 부스터 |
| 탄두 | 없음 (운동에너지만으로 파괴) |
직격파괴(Hit-to-Kill)의 원리
사드 요격체에는 폭약 탄두가 없습니다. 마하 8 이상의 속도로 표적에 직접 충돌하여, 운동에너지만으로 탄도미사일을 완전히 파괴합니다.
- 충돌 에너지: 약 200MJ (TNT 약 50kg에 해당)
- 정확도: 미사일 탄두에 수십 cm 이내로 명중
- 탄두 불필요 이유: 고속 충돌 에너지가 폭약보다 훨씬 강력
사드의 Hit-to-Kill은 "총알로 총알을 맞히는" 수준이 아니라 "총알로 총알의 탄두 부분만 정확히 맞히는" 수준의 정밀도입니다.

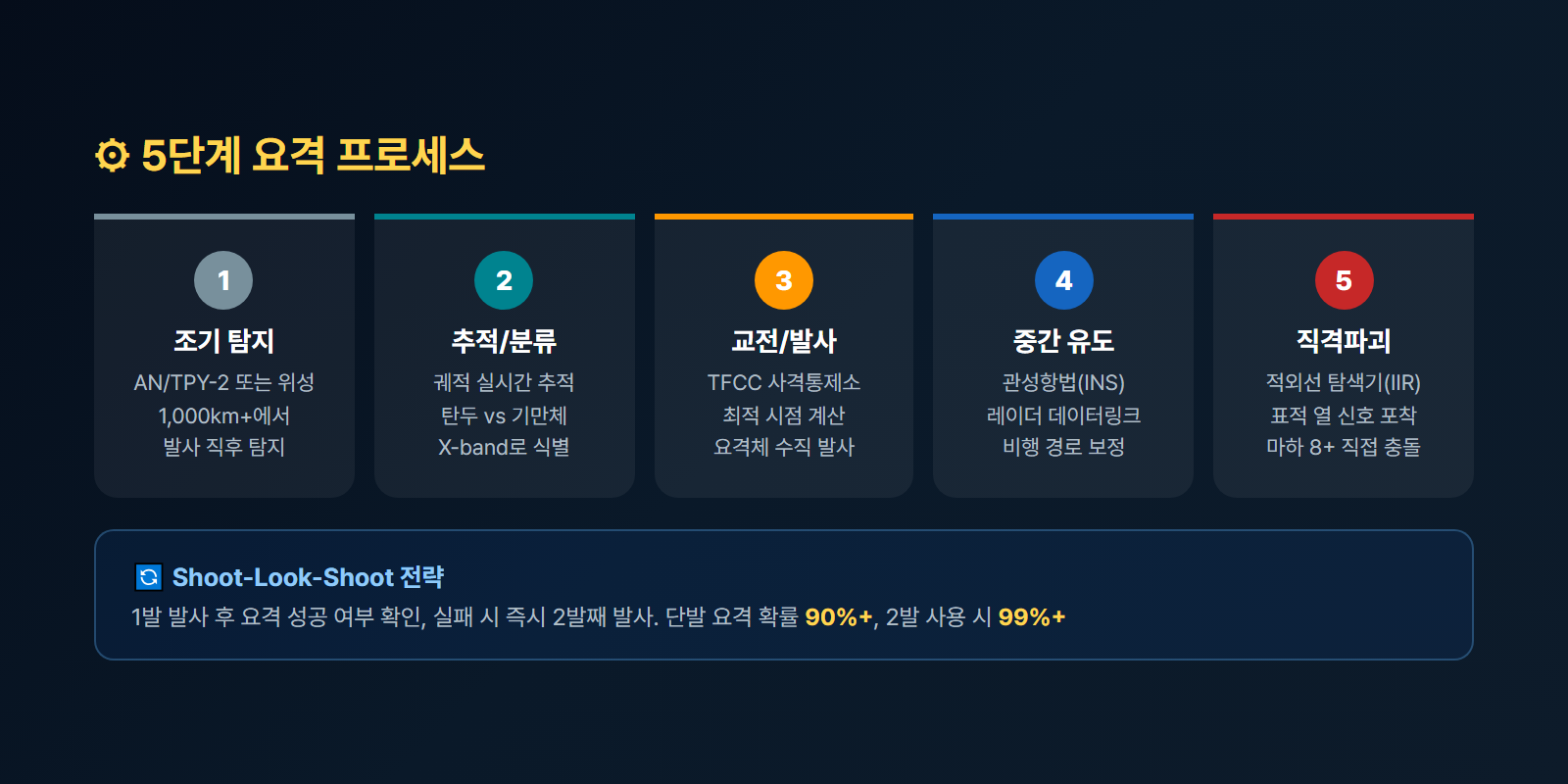

4. 작동 원리
사드의 요격 과정은 탐지 - 추적/분류 - 발사 - 유도 - 직격파괴 5단계입니다.
5단계 요격 프로세스
1단계: 조기 탐지
- AN/TPY-2 레이더 또는 위성(SBIRS)이 적 탄도미사일 발사 탐지
- 전진배치 모드(FBM): 1,000km+ 거리에서 발사 직후 탐지
2단계: 추적 및 분류
- 미사일 궤적 실시간 추적, 탄두와 디코이(기만체) 분류
- X-band 고해상도 레이더로 진짜 탄두만 식별
3단계: 교전 결정 및 발사
- TFCC 사격통제소가 최적 요격 시점 계산
- 요격체 발사 (발사대에서 수직 발사)
4단계: 중간 유도
- 관성항법(INS) + AN/TPY-2 레이더 데이터링크로 비행 경로 보정
- 표적 방향으로 정밀 유도
5단계: 종말 유도 및 직격파괴
- 요격체 탑재 적외선 탐색기(IIR)가 표적 열 신호 포착
- 최종 기동으로 탄두에 직접 충돌
- 마하 8+ 충돌 운동에너지로 완전 파괴
Shoot-Look-Shoot 전략
- 1발 발사 후 요격 성공 여부 확인, 실패 시 즉시 2발째 발사
- 이론적 단발 요격 확률 90% 이상, 2발 사용 시 99% 이상

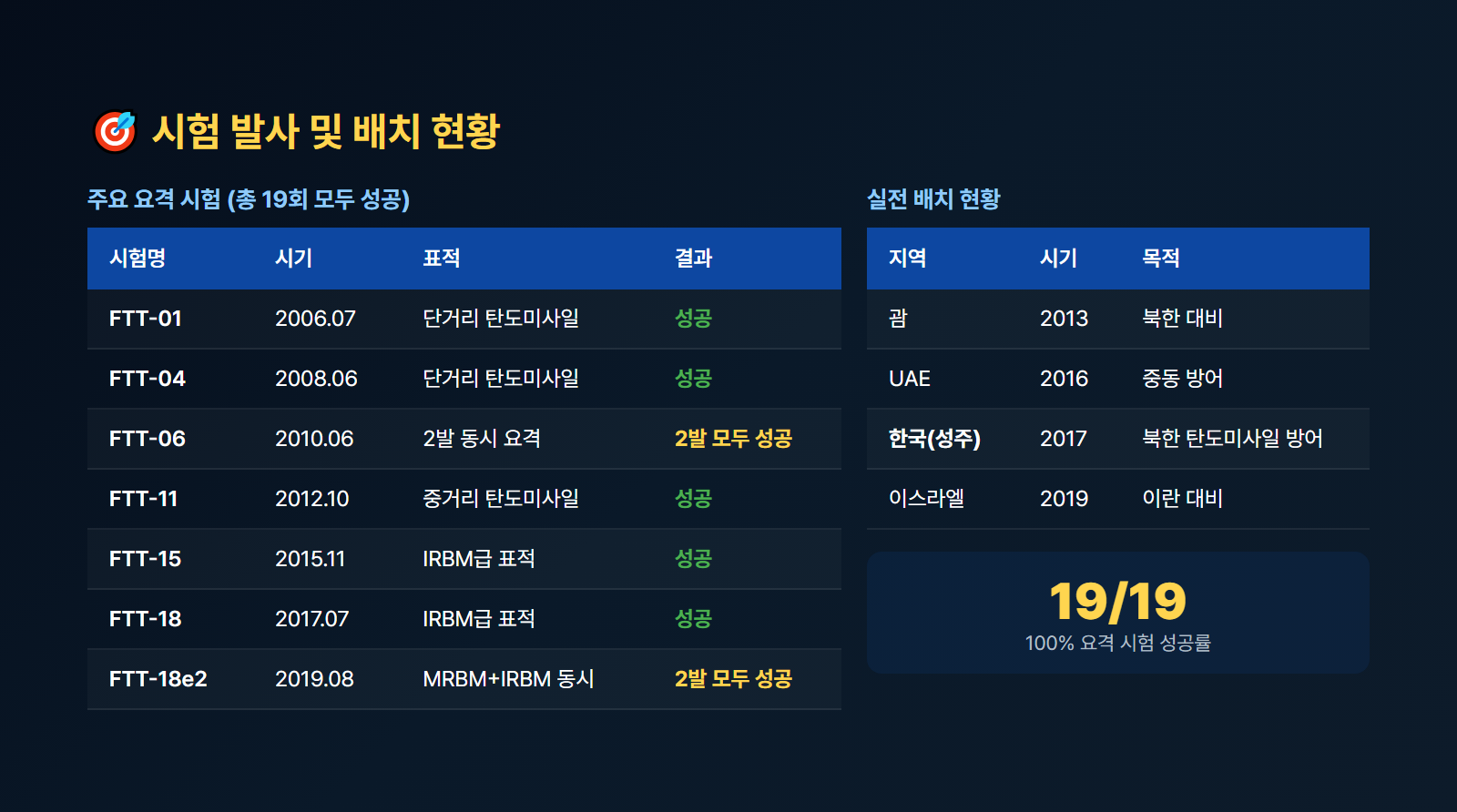

5. 시험 발사 및 요격 실적
사드는 실전 배치 전 19회 연속 요격 시험 성공이라는 놀라운 기록을 보유하고 있습니다.
주요 시험 기록
| 시기 | 시험명 | 표적 | 결과 |
|---|---|---|---|
| 2006.07 | FTT-01 | 단거리 탄도미사일 | 성공 |
| 2007.01 | FTT-02 | 단거리 탄도미사일 | 성공 |
| 2007.10 | FTT-03 | 단거리 탄도미사일 | 성공 |
| 2008.06 | FTT-04 | 단거리 탄도미사일 | 성공 |
| 2010.06 | FTT-06 | 2발 동시 요격 | 2발 모두 성공 |
| 2012.10 | FTT-11 | 중거리 탄도미사일 | 성공 |
| 2013.09 | FTT-13 | 중거리 탄도미사일 | 성공 |
| 2015.11 | FTT-15 | IRBM급 표적 | 성공 |
| 2017.07 | FTT-18 | IRBM급 표적 | 성공 (한국 배치 직후) |
| 2019.08 | FTT-18e2 | MRBM + IRBM 동시 | 2발 모두 성공 |
요격 시험 성적
- 총 19회 시험, 19회 모두 성공 (100% 성공률)
- 단거리(SRBM)부터 중거리(IRBM)까지 다양한 표적 요격
- 동시 2발 요격 시험도 성공
- 미사일 방어 시스템 중 가장 높은 시험 성공률
실전 배치 현황
| 배치 지역 | 시기 | 목적 |
|---|---|---|
| 괌 | 2013 | 북한 미사일 대비 |
| UAE | 2016 | 중동 방어 |
| 한국(성주) | 2017 | 북한 탄도미사일 방어 |
| 이스라엘 | 2019 | 이란 미사일 대비 |
| 루마니아 | 2019 (임시) | NATO 방어 |
| 사우디 | 배치 추정 | 중동 방어 |
6. 한국 THAAD 배치 현황
한국 사드 배치는 방위력 강화와 외교 갈등이 동시에 얽힌 복잡한 사안입니다.
배치 경과
| 시기 | 주요 사건 |
|---|---|
| 2014.06 | 미국, 한국 사드 배치 공식 제안 |
| 2016.02 | 북한 장거리 로켓 발사 후 배치 논의 가속 |
| 2016.07 | 한미, 사드 한국 배치 공식 결정 |
| 2016.09 | 경북 성주 골프장을 배치 부지로 확정 |
| 2017.03 | 사드 장비 첫 한국 반입 |
| 2017.04 | AN/TPY-2 레이더, 발사대 2기 임시 배치 완료 |
| 2017.09 | 발사대 4기 추가 반입 (총 6기) |
| 2020-현재 | 환경영향평가 진행, 정식 배치 완료 추진 |
성주 기지 현황
- 위치: 경상북도 성주군 (옛 롯데스카이힐 골프장)
- 구성: AN/TPY-2 레이더 1기 + 발사대 6기 (요격체 48발)
- 운용: 주한미군(제35방공포여단) 직접 운용
- 현재: 작전 운용 중이나 정식 기지 건설은 진행 중
방어 범위
- AN/TPY-2 레이더: 종말 모드 기준 600km 이상 추적
- 요격 가능 범위: 반경 약 200km (경북 성주 기준)
- 주요 방어 대상: 수도권 남부, 경상도 전역, 주한미군 기지(오산, 대구, 부산)
- 한계: 수도권 북부는 방어 범위 밖 (북한과 거리가 너무 가까움)

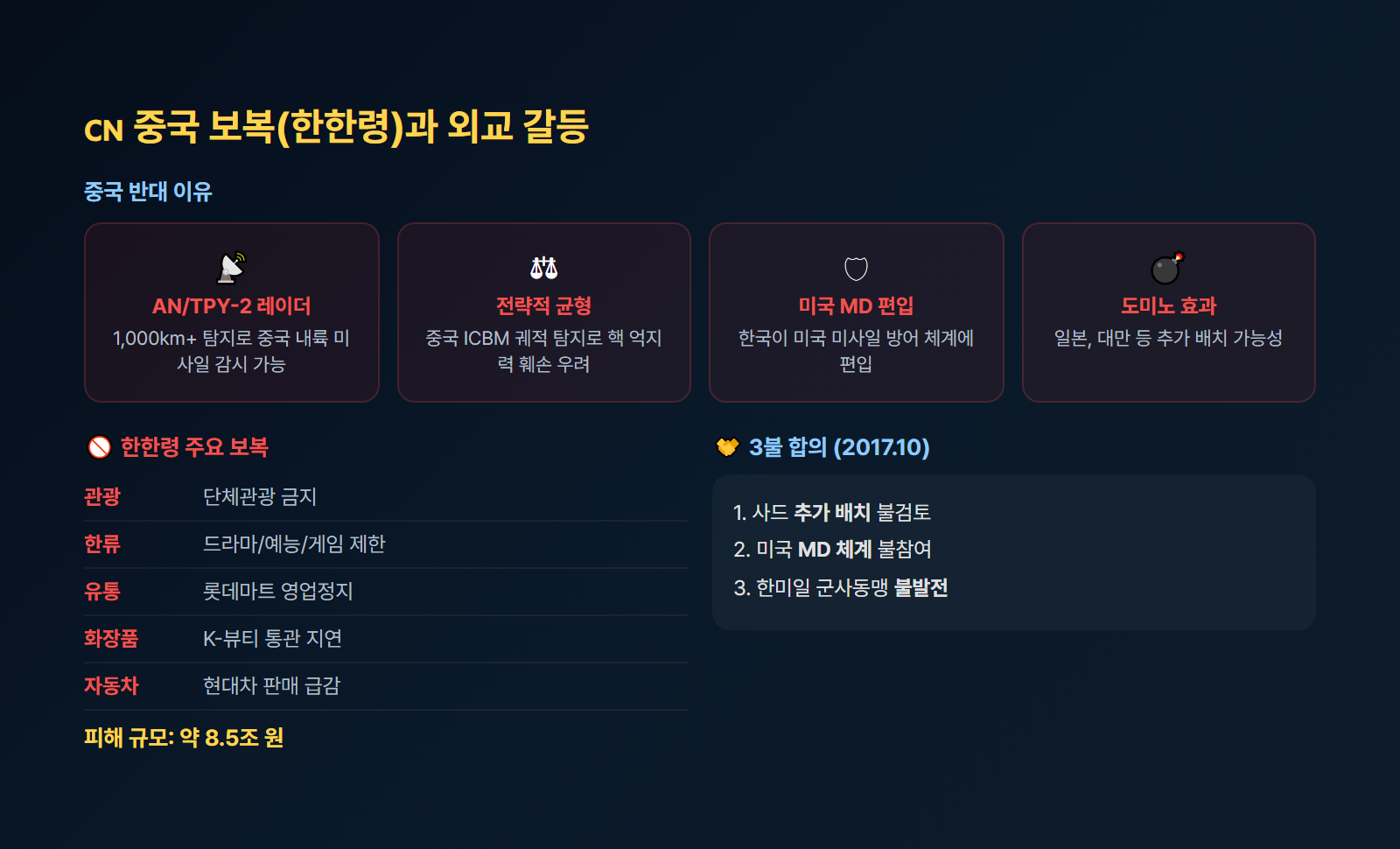

7. 중국 보복(한한령)과 외교 갈등
사드 한국 배치는 중국의 강력한 반발을 불러일으켰고, 한중 관계에 큰 상처를 남겼습니다.
중국이 반대하는 이유
| 이유 | 설명 |
|---|---|
| AN/TPY-2 레이더 | 전진배치 모드 시 1,000km+ 탐지, 중국 내륙 미사일 발사 감시 가능 |
| 전략적 균형 | 중국 핵 억지력(ICBM) 궤적 탐지로 전략적 우위 훼손 우려 |
| 미국 MD 편입 | 한국이 미국 미사일 방어(MD) 체계에 편입되는 것에 대한 거부감 |
| 도미노 효과 | 일본, 대만 등 주변국의 추가 사드 배치 가능성 |
한한령(限韓令) 주요 내용
| 분야 | 보복 조치 |
|---|---|
| 관광 | 중국인 한국 단체관광 금지 |
| 한류 | 한국 드라마, 예능, 게임 방영/서비스 제한 |
| 유통 | 롯데마트 중국 내 영업정지, 사실상 철수 |
| 화장품 | K-뷰티 통관 지연, 불매 운동 |
| 자동차 | 현대차 중국 판매 급감 |
| 경제 규모 | 한국 경제에 약 8.5조 원 피해 추정 |
3불 합의 (2017.10)
한중 관계 개선을 위해 한국 정부가 발표한 3가지 입장:
- 사드 추가 배치 불검토
- 미국 MD 체계 불참여
- 한미일 군사동맹 불발전
3불 합의에 대해서는 "외교적 굴욕"이라는 비판과 "현실적 타협"이라는 평가가 공존합니다. 이후 중국의 한한령은 일부 완화되었으나 완전 해제되지는 않았습니다.

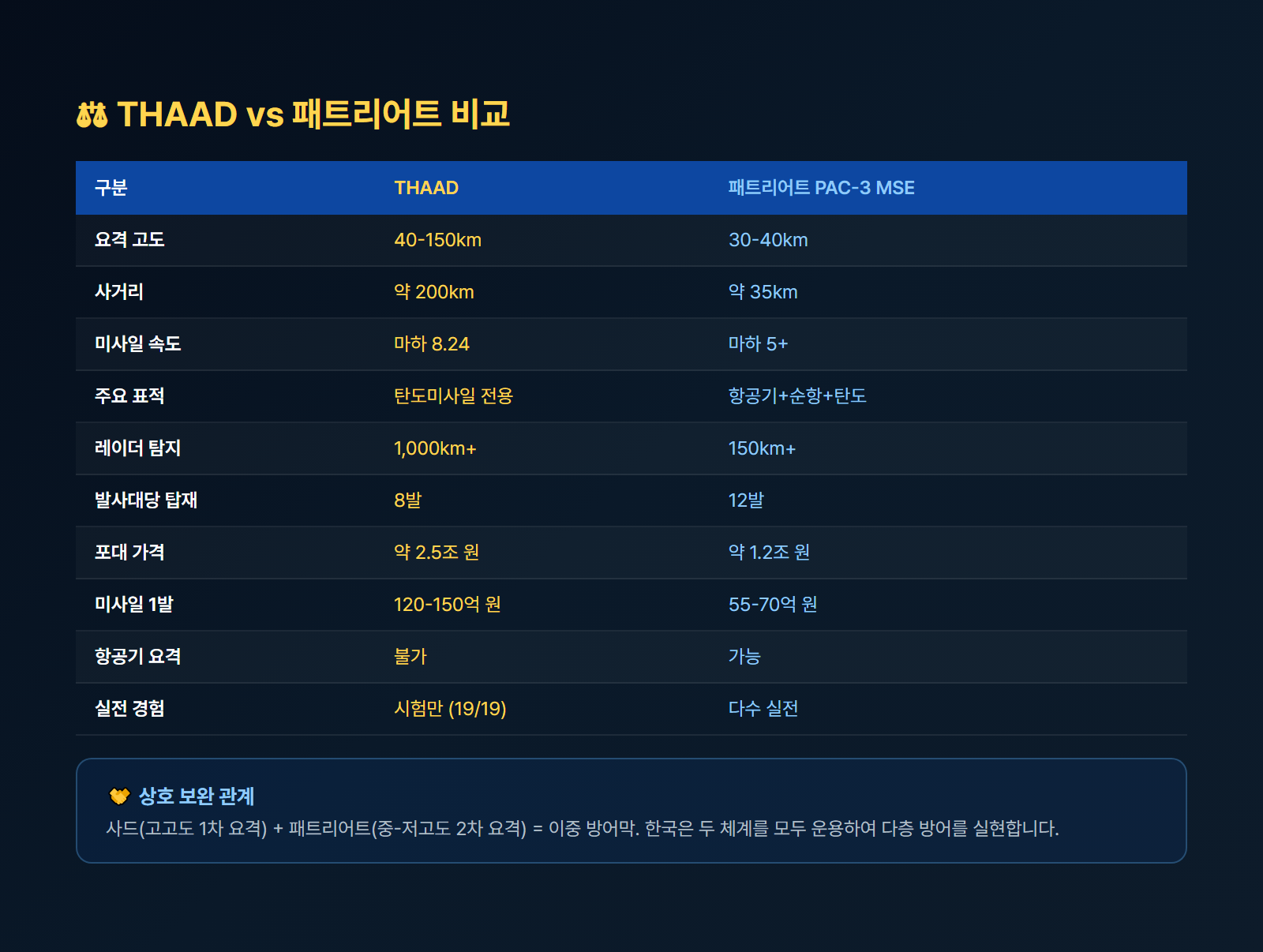

8. THAAD vs 패트리어트 비교
같은 미사일 방어 시스템이지만, 사드와 패트리어트는 완전히 다른 역할을 담당합니다.
| 구분 | THAAD | 패트리어트 PAC-3 MSE |
|---|---|---|
| 요격 고도 | 40-150km (대기권 내외) | 30-40km (대기권 내) |
| 사거리 | 약 200km | 약 35km |
| 미사일 속도 | 마하 8.24 | 마하 5+ |
| 요격 방식 | 직격파괴(HTK) | 직격파괴(HTK) |
| 주요 표적 | 탄도미사일 전용 | 항공기 + 순항미사일 + 탄도미사일 |
| 탄두 | 없음 (운동에너지) | 없음 (운동에너지) |
| 레이더 | AN/TPY-2 (X-band) | AN/MPQ-65A |
| 탐지 거리 | 1,000km+ | 150km+ |
| 발사대당 | 8발 | 12발 |
| 포대 가격 | 약 2.5조 원 | 약 1.2조 원 |
| 미사일 1발 | 약 120-150억 원 | 약 55-70억 원 |
| 항공기 요격 | 불가 | 가능 |
| 실전 경험 | 시험만 (19/19 성공) | 다수 실전 |
상호 보완 관계
- 사드: 고고도 1차 요격 (대기권 밖/경계)
- 패트리어트: 중-저고도 2차 요격 (대기권 내)
- 사드가 놓치면 패트리어트가 잡는 이중 방어막 구성
- 한국은 두 체계를 모두 운용하여 다층 방어 실현
9. 세계 탄도미사일 방어 체계 비교
사드는 여러 미사일 방어 체계 중 하나이며, 각각 담당 고도와 표적이 다릅니다.
| 체계 | 국가 | 요격 고도 | 사거리 | 방어 단계 | 요격 방식 |
|---|---|---|---|---|---|
| GBI | 미국 | 2,000km | 5,500km+ | 중간단계 | HTK |
| SM-3 Block IIA | 미국/일본 | 500km+ | 2,500km | 중간단계 | HTK |
| THAAD | 미국 | 40-150km | 200km | 종말단계(상) | HTK |
| 패트리어트 PAC-3 | 미국 | 30-40km | 35km | 종말단계(하) | HTK |
| S-400 | 러시아 | 30km | 400km | 종말단계 | 파편/HTK |
| S-500 | 러시아 | 200km+ | 600km | 중간/종말 | HTK |
| 천궁-II | 한국 | 20km | 50km | 종말단계(하) | HTK |
| 애로우-3 | 이스라엘 | 100km+ | 2,400km | 중간/종말 | HTK |
| 다빗의 돌매 | 이스라엘 | 15km | 300km | 종말단계 | 파편 |
| HQ-9 | 중국 | 25km | 200km | 종말단계 | 파편 |
미국의 다층 미사일 방어 아키텍처
- 우주층: SBIRS 위성으로 발사 탐지
- 중간단계 상층: GBI (미 본토 방어, 알래스카/캘리포니아)
- 중간단계 하층: SM-3 (이지스함 탑재, 해상 방어)
- 종말단계 상층: THAAD (고고도 지역 방어)
- 종말단계 하층: 패트리어트 PAC-3 (저고도 거점 방어)
10. THAAD의 한계와 논란
사드가 만능 방패는 아닙니다. 몇 가지 구조적 한계가 존재합니다.
기술적 한계
| 한계점 | 설명 |
|---|---|
| 항공기 요격 불가 | 탄도미사일 전용, 항공기/순항미사일/드론 요격 못함 |
| 수도권 방어 한계 | 서울-평양 거리(약 195km)가 너무 가까워 요격 시간 부족 |
| 다탄두(MIRV) 대응 | 다탄두 재진입체에 대한 대응 어려움 |
| 기만체 대응 | 고도화된 디코이(기만체)에 취약할 가능성 |
| 포화 공격 | 동시 다수 미사일 공격 시 요격체 수 부족 가능 |
비용 논란
| 항목 | 비용 |
|---|---|
| 포대 1개 | 약 2.5조 원 |
| 요격체 1발 | 약 120-150억 원 |
| 연간 운용비 | 약 500억 원+ |
| 한국 배치 비용 | 미국 부담 (약 1.5조 원 추정) |
한국에서의 논란
- 찬성 측: 북한 중거리 탄도미사일(노동, 무수단 등)에 대한 유일한 방어 수단
- 반대 측: 중국 보복으로 인한 경제 피해가 방어 이득보다 큼
- 군사적 한계론: 서울이 방어 범위 밖이며, 북한 장사정포에는 무력
- 환경 영향: 성주 주민 반대, 전자파 우려
전문가 대부분은 "사드가 완벽하지는 않지만, 없는 것보다는 있는 것이 압도적으로 낫다"는 데 동의합니다. 핵심은 사드 단독이 아닌 다층 방어 체계의 일부로서 역할하는 것입니다.

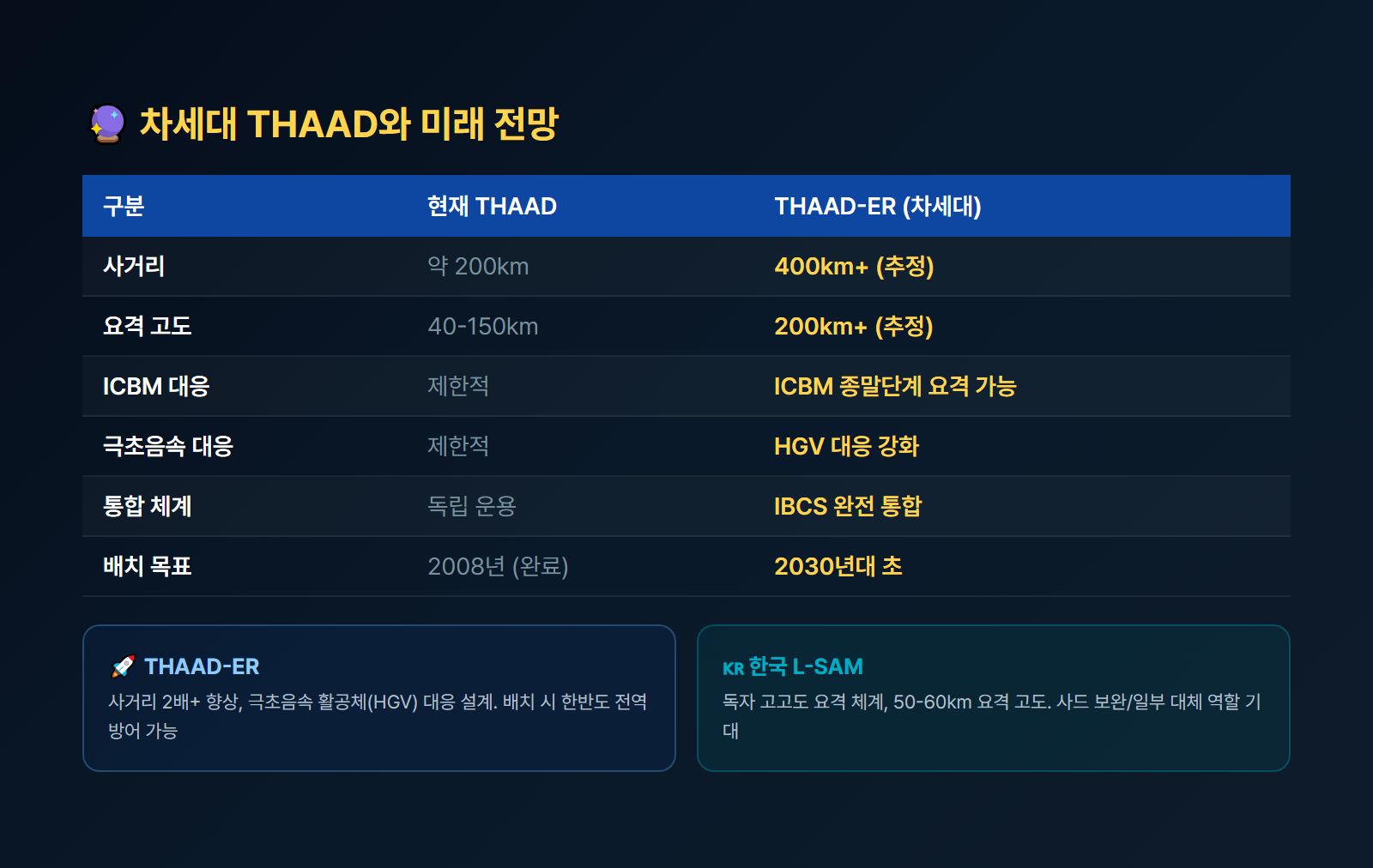

11. 차세대 THAAD와 미래 전망
사드도 진화하고 있습니다. 차세대 업그레이드와 새로운 위협에 대한 대응이 준비 중입니다.
주요 업그레이드 방향
| 분야 | 현재 | 차세대 |
|---|---|---|
| 레이더 | AN/TPY-2 | AN/TPY-6 (성능 강화) |
| 요격체 | THAAD 표준형 | THAAD-ER (사거리 연장형) |
| 사거리 | 약 200km | 400km+ (추정) |
| 요격 고도 | 40-150km | 200km+ (추정) |
| ICBM 대응 | 제한적 | ICBM 종말단계 요격 가능 |
| 극초음속 대응 | 제한적 | 극초음속 활공체(HGV) 대응 강화 |
| 통합 체계 | 독립 운용 | IBCS 완전 통합 |
THAAD-ER (Extended Range)
- 미 미사일방어청(MDA)이 개발 중인 사거리 연장형 사드
- 기존 대비 사거리 2배 이상 향상 목표
- 극초음속 활공체(HGV) 등 신형 위협 대응 설계
- 2030년대 초 실전 배치 목표
한국에 미치는 영향
- THAAD-ER 배치 시 수도권 포함 한반도 전역 방어 가능성
- IBCS 통합으로 사드-패트리어트-천궁 자동 교전 연동
- 한국 독자 L-SAM(장거리 지대공 미사일)과 역할 분담 가능
12. THAAD 관련주
사드 시스템과 관련된 해외 핵심 기업 및 국내 방산 수혜 기업입니다.
해외 핵심 기업
| 기업명 | 티커 | 역할 |
|---|---|---|
| 록히드마틴 | NYSE: LMT | 사드 체계 총괄 개발/생산 |
| 레이시온(RTX) | NYSE: RTX | AN/TPY-2 레이더, 요격체 부품 |
| 노스롭그루먼 | NYSE: NOC | 미사일 방어 센서, 우주 감시 |
국내 관련 기업
| 기업명 | 종목코드 | 관련 내용 |
|---|---|---|
| LIG넥스원 | 079550 | 천궁-II 체계 업체, 미사일 방어 핵심 |
| 한화에어로스페이스 | 012450 | L-SAM 개발, 미사일 엔진 기술 |
| 한화시스템 | 272210 | 레이더/센서, KAMD 핵심 |
| 한화오션 | 042660 | 이지스함(SM-3 탑재) 건조 |
| 현대로템 | 064350 | 방산 차량, 발사대 수송 |
| 퍼스텍 | 010820 | 미사일 탄체 부품 제조 |
한국 독자 대안: L-SAM
한국은 사드에 대응하는 독자 고고도 요격 체계 L-SAM을 개발 중입니다.
| 항목 | L-SAM (한국) | THAAD (미국) |
|---|---|---|
| 개발사 | LIG넥스원/ADD | 록히드마틴 |
| 요격 고도 | 50-60km | 40-150km |
| 사거리 | 약 150km | 약 200km |
| 상태 | 시험 평가 중 (2020년대 후반 배치 목표) | 실전 배치 완료 |
| 장점 | 독자 기술, 한한령 부담 없음 | 검증된 성능, 미군 연동 |
L-SAM이 완성되면 한국은 사드에 의존하지 않는 독자 고고도 방어 능력을 확보할 수 있으나, 완전한 대체보다는 상호 보완 관계가 될 전망입니다.
자주 묻는 질문 (FAQ)
Q. 사드가 서울을 지킬 수 있나요?
A. 성주 배치 기준으로 서울은 방어 범위 경계에 있어 제한적입니다. 서울-평양 거리(약 195km)가 너무 가까워 탄도미사일 비행 시간이 짧기 때문입니다. 서울 방어는 패트리어트와 천궁-II가 주로 담당합니다.
Q. 사드 레이더가 정말 중국까지 볼 수 있나요?
A. AN/TPY-2의 전진배치 모드(FBM)는 1,000km+ 탐지가 가능하여 이론적으로 중국 일부 지역 감시가 가능합니다. 다만 한국에서는 종말 모드(TM)로 운용되어 탐지 범위는 600km 정도입니다.
Q. 사드 1발 가격이 얼마인가요?
A. 요격체 1발 약 120-150억 원(약 1,000만 달러)입니다. 포대 전체는 약 2.5조 원 수준입니다.
Q. 사드와 패트리어트 중 뭐가 더 좋은 건가요?
A. 비교 대상이 아닙니다. 사드는 고고도 탄도미사일 전용, 패트리어트는 중-저고도 다목적 방공입니다. 둘을 함께 운용하는 것이 최선이며, 한국은 실제로 양쪽 모두 운용하고 있습니다.
Q. 북한이 미사일을 100발 동시에 쏘면 사드로 막을 수 있나요?
A. 단독으로는 불가능합니다. 사드 1개 포대는 48발이므로 포화 공격에 취약합니다. 이를 위해 패트리어트, 천궁-II, L-SAM 등 다층 방어 체계를 구축하는 것이며, 선제타격 능력(킬체인)과 병행 운용합니다.
5줄 요약
- 사드(THAAD)는 고도 40-150km 대기권 내외에서 탄도미사일을 직격파괴하는 세계 최고 성능의 종말단계 방어 시스템
- AN/TPY-2 레이더는 1,000km 밖 야구공 크기 물체를 탐지할 수 있는 세계 최강 이동식 레이더
- 요격 시험 19전 19승(100%), 마하 8.24 속도의 요격체가 탄두 없이 운동에너지만으로 파괴
- 한국 성주 배치를 둘러싼 중국 한한령 보복으로 약 8.5조 원 경제 피해 발생
- 차세대 THAAD-ER과 한국 독자 L-SAM 개발로 고고도 방어 능력이 더욱 강화될 전망
